projet filtration

Minatozo
Messages : 49
Enregistré le : 07 novembre 2017, 16:17
Contact :

Re: projet filtration

Message par Minatozo » 04 avril 2018, 13:36

Bonjour, cette piece est introuvable. Pourquoi n’est -elle pas vendue avec le turbo jet??

Avatar du membre
Hayward
Messages : 7192
Enregistré le : 26 mars 2014, 10:23
Contact :

Re: projet filtration

Message par Hayward » 04 avril 2018, 14:03

Bonjour Monsieur Minatozo,
Cette pièce est standard. C'est une prise d'air pour spa de diamètre intérieur 32 mm.
Son équivalent chez Hydro Air est la 10-2100
https://www.manomano.fr/piece-detachee- ... 645-407510
https://www.blanc-habitat.com/fr/plombe ... 15648.html
Cordialement,

Minatozo
Messages : 49
Enregistré le : 07 novembre 2017, 16:17
Contact :

Re: projet filtration

Message par Minatozo » 04 avril 2018, 17:51

Je ne comprends plus. Vous me faites voir une piece de 32 de diam int, le turbo jet fait 22,8!!!! En plus, la piece chez mano mano est fileté, comment la coller??
Merci

Avatar du membre
Hayward
Messages : 7192
Enregistré le : 26 mars 2014, 10:23
Contact :

Re: projet filtration

Message par Hayward » 05 avril 2018, 10:29

Bonjour Monsieur Minatozo,

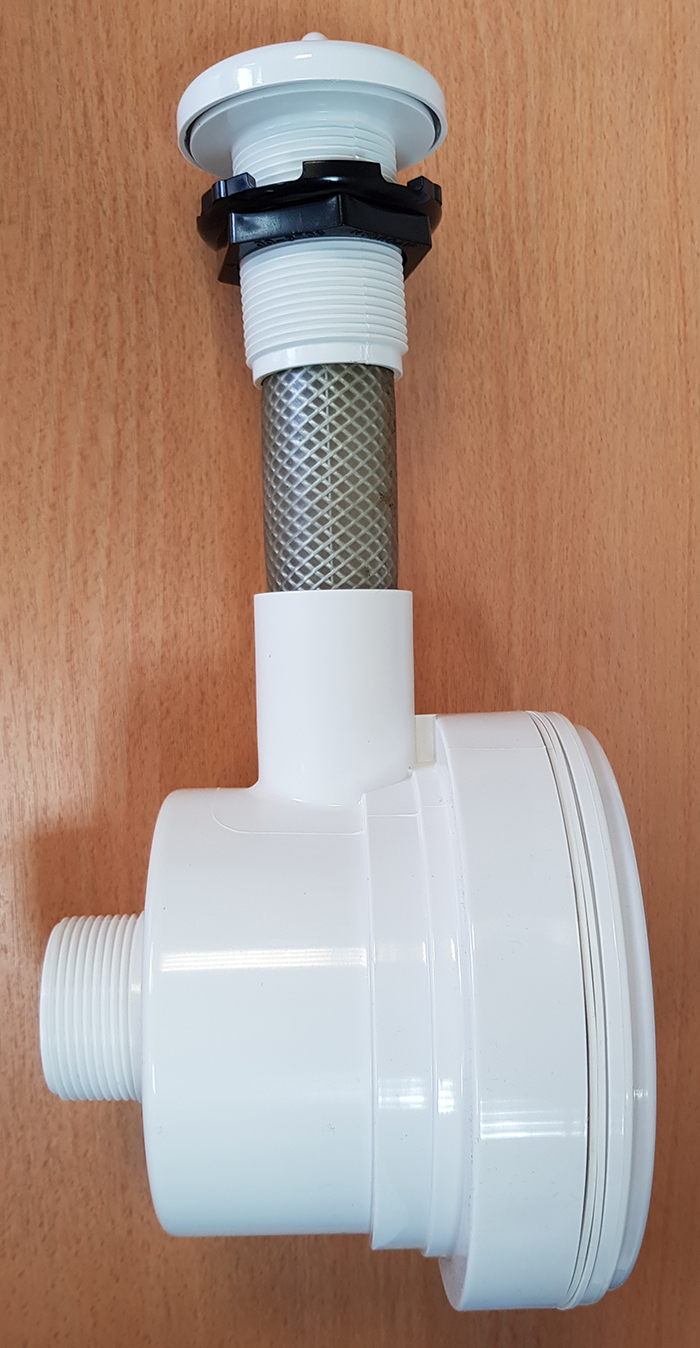

Le diamètre intérieur de la connexion d’air du Turbo Jet est de 32.5 mm. La connexion intérieure de cette pièce est de 32 mm. Il est donc possible de relier la sortie air du turbo jet avec la vanne de régulation d’air par un tuyau type pneumatique tricoflexe.
Cette pièce est destinée à être fixée sur un support grâce à son écrou (plaque, margelle…).


Le tuyau utilisé sur la photo est du Tricoclair AL 25x34 monté en force.

Cordialement,

Minatozo
Messages : 49
Enregistré le : 07 novembre 2017, 16:17
Contact :

Re: projet filtration

Message par Minatozo » 09 avril 2018, 10:09

Bonjour Monsieur,
erreur de ma part, le diametre est bien de 32,5. Par contre, la vanne de régulation est bien introuvable... Sur votre lien, elle n'est plus disponible.
Merci pour ces infos précises.

Avatar du membre
Hayward
Messages : 7192
Enregistré le : 26 mars 2014, 10:23
Contact :

Re: projet filtration

Message par Hayward » 09 avril 2018, 10:32

Bonjour Monsieur Minatozo,

Vous trouverez le SP1450AC ici : https://www.blanc-habitat.com/fr/pieces ... 06050.html
Et je vous ai donné deux alternatives dans mon message précédent :
https://www.manomano.fr/piece-detachee- ... 645-407510
https://www.blanc-habitat.com/fr/plombe ... 15648.html

Vous pouvez aussi contacter notre station technique Campoy :
ETS CAMPOY
44 Rue Lieutenant Colonel Prévost
69006 LYON
04 78 89 94 23
Qui a son propre site internet :
http://www.piecesdetacheeselec.com/
Ils ont accès à l’ensemble de nos pièces détachées.
Cordialement,

Minatozo
Messages : 49
Enregistré le : 07 novembre 2017, 16:17
Contact :

Re: projet filtration

Message par Minatozo » 10 avril 2018, 20:15

Bonsoir,
Je pense avoir trouvé le SP1450AC. Je dois le recevoir bientôt.
Est-ce que le fait de mettre deux skimmer et 3refoulements remet en cause la puissance de la pompe, que j'ai deja commandé max flo xl 14,5m3/h)?
Merci

Avatar du membre
Hayward
Messages : 7192
Enregistré le : 26 mars 2014, 10:23
Contact :

Re: projet filtration

Message par Hayward » 11 avril 2018, 07:44

Bonjour Monsieur Minatozo,
Non, aucunement. Deux skimmers et 3 buses de refoulement est une configuration classique pour une pompe de 14 m3/h.
Cordialement,

Minatozo
Messages : 49
Enregistré le : 07 novembre 2017, 16:17
Contact :

Re: projet filtration

Message par Minatozo » 13 avril 2018, 17:00

Bonjour,
j'ai finalement opté pour 2 skimmers. Est-ce qu'ils doivent sortir en 63, ou bien 50 et raccordé entre eux en 63 jusqu'a la pompe?
Merci.

Avatar du membre
Hayward
Messages : 7192
Enregistré le : 26 mars 2014, 10:23
Contact :

Re: projet filtration

Message par Hayward » 16 avril 2018, 16:19

Bonjour Monsieur Minatozo,
Pour un débit de 14 m3/h, les deux peuvent se faire. Soit tout en 63 mm, soit la descente en 50 mm, puis le tuyau principal en 63 mm.
Dans la première hypothèse on est à 0.86 m/s dans les tuyaux de descente puis à 1.72 m/s dans le tuyau principal.
Dans la seconde, on est à 1.36 m/s dans les tuyaux de descente puis à 1.72 m/s dans le tuyau principal.
Comme on reste en dessous des 2 m/s à l’aspiration, il n’y a pas de problème.
Cordialement,
